Стеклоткани Арматрон: виды и применение

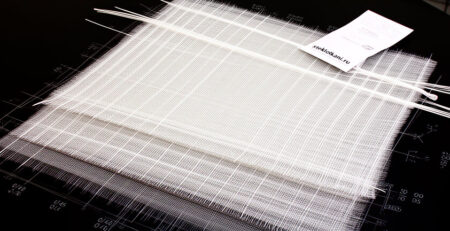

Краткий ответ. Арматрон — серия мультиаксиальных стеклотканей (NCF) производства для высоконагруженных композитов: UD, Biax, Triax, Quadrax. Выпускаются марки Арматрон 350–1450 с числами от поверхностной плотности и структурных индексов. Благодаря некрученой структуре ровинга, обеспечивают прочность композита на 20–40 % выше тканых аналогов при равной массе. Каталог — мультиаксиальные стеклоткани.
Модельный ряд
| Марка | Структура | ρₛ, г/м² | Слои |
|---|---|---|---|
| Арматрон 350286 | UD | 350 | 0° |
| Арматрон 450271 | Biax | 450 | 0°/90° |
| Арматрон 600280 | Triax | 600 | 0°/±45° |
| Арматрон 800486 | Quadrax | 800 | 0°/90°/±45° |
| Арматрон 1450374 | Quadrax+мат | 1450 | 0°/90°/±45°+вуаль |
Расчёт прочности по структуре
Изотропная прочность квадриаксиальной ткани:
где θi = 0°, 45°, 90°, 135° — углы слоёв. Σ cos²θ = 4·0,5 = 2, тогда σiso = σf·Vf/2. Для Арматрон 800486 при σf=2200, Vf=0,55: σiso ≈ 605 МПа во всех направлениях.
Эффективность структур
Применение
- Лопасти ветрогенераторов — UD/Triax для консольной нагрузки;
- Корпуса яхт — Biax ±45°;
- Автомобильные панели — Quadrax;
- Сэндвич-обшивка — с вуалью для смачивания.
Подробнее о мультиаксиальных тканях — обзор, о Компотэкс — отдельная статья.
Заключение
Серия Арматрон покрывает диапазон от UD (350) до квадриаксиальной с вуалью (1450). Выбор структуры определяется характером нагрузки: UD — одноосное растяжение, Biax — двухосное, Quadrax — плоское напряжённое состояние. Эффективность выше тканых аналогов на 20–40 %.
Список использованной литературы
- ISO 1268-7:2005. Многоосевые ткани (NCF) для композитов.
- Р.М. Кристенсен. Механика композитных материалов. — М.: Мир, 1982.
- VDI 2014. Blatt 2. Berechnung von Bauteilen aus Faserkunstverbund.
