Краткий ответ. Стеклоткань Э3-200П — электроизоляционная ткань E-стекла с поверхностной плотностью 200 г/м², толщиной 0,20 мм, пробивным напряжением 12 кВ/мм. Выпускается по ГОСТ 19907 и ТУ. Применяется для изоляции обмоток электродвигателей классов нагревостойкости B/F, трансформаторов, кабелей.
Характеристики
| Параметр | ГОСТ | ТУ |
|---|---|---|
| ρₛ, г/м² | 200 ±10 | 200 ±15 |
| δ, мм | 0,20 | 0,20 |
| Uпр, кВ/мм | 12 | 10 |
| P основа, Н | 1100 | 1050 |
| T рабочая, °C | −60…+155 (класс F) | |
Товары: Э3-200П ГОСТ, Э3-200П ТУ, Э3-200П-76.
Расчёт многослойной изоляции
где Uпр.1=12 кВ/мм, δ=0,20 мм, n — число слоёв, k=0,8 (коэффициент неоднородности). Для 3 слоёв: U=12·0,2·3·0,8=5,76 кВ. Для изоляции 6 кВ нужно n=6,5 → 7 слоёв.
Зависимость Uпр от числа слоёв
Применение
- Изоляция обмоток электродвигателей 0,4–10 кВ;
- Трансформаторы — межслоевая изоляция;
- Кабели — поясная изоляция;
- Высоковольтные вводы.

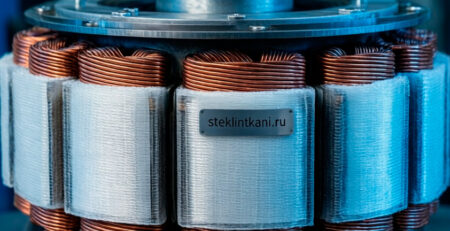

Обзор Э3 — статья, о чёрной термообработанной — чёрная стеклоткань.
Заключение
Э3-200П — базовая электроизоляционная ткань 200 г/м² с Uпр=12 кВ/мм. Расчёт числа слоёв ведётся через Uслоя с коэффициентом 0,8. Для обмоток 6 кВ нужно 7 слоёв. Выбор ГОСТ/ТУ — по требованиям проекта.
Список использованной литературы
- ГОСТ 19907–2017. Ткани стеклянные электроизоляционные.
- Иванов А.А. Электроизоляционные материалы. — М.: Энергоатомиздат, 2008.
- ПУЭ. Правила устройства электроустановок. Изд. 7.
